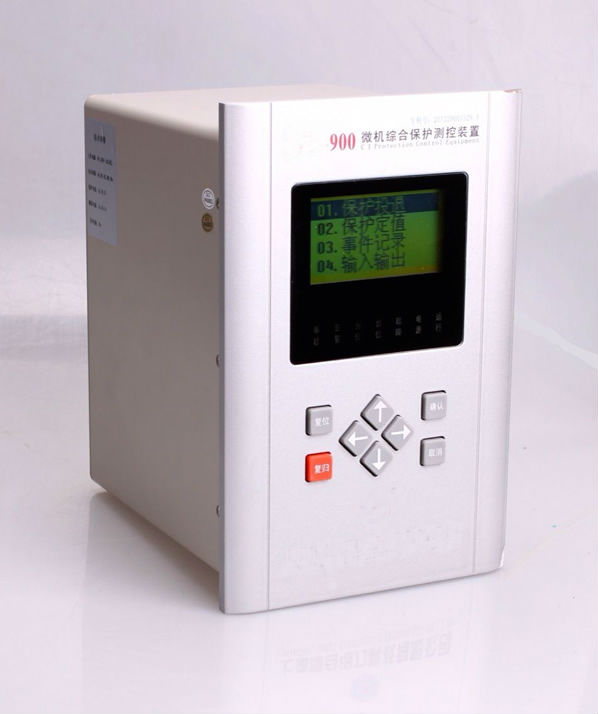

9679H母联合环保护测控装置
9679H母联合环保护测控装置主要用于110KV、35KV、10KV电压等级的母联合环保护，9679H母联合环保护测控装置具有速断、限时速断、过电流、低压闭锁过电流、过流反时限、过负荷、充电保护、过电压、低电压、PT断线、PT失压、控制回路断线、母线绝缘监测、合环相过流、合环零序过流等保护功能，
9679H母联合环保护测控装置9679H母联合环保护测控装置主要功能
速断投/退 跳闸
限时速断 投/退 跳闸
过电流 投/退 跳闸
低压闭锁过电流 投/退
过流反时限 一般/非常/极端/退
过负荷 告警/跳闸/退
充电保护 投/退 跳闸
过电压 投/退 跳闸
低电压 告警/跳闸/退
PT断线 投/退 告警
PT失压 投/退 告警
控制回路断线 投/退 告警
母线绝缘监测 告警/跳闸/退
合环相过流 投/退
合环零序过流 投/退
母联合环过流保护原理介绍
合环过流保护是由一段相过流保护和一段零序过流保护组成，合环过流保护受合环过流保护硬压板控制。
1）合环相过流
a）合环相过流—投
b）保护电流ia、ib、ic中最大相电流 ≧ 合环过流电流定值；
c) 满足以上条件的持续时间≧合环过流延时
2）合环零序过流
a）合环零序过流—投
b）自产零序电流3i0 ≧ 合环零序过流定值；
c) 满足以上条件的持续时间≧合环零序过流延时
满足以上2个条件中的任一条件，并且 合环过流保护硬压板—投入，则立即驱动跳闸继电器出口3J(C7/C8)和事故信号出口11J(C1/C3)。
母联合环保护装置技术参数
1 环境参数
正常工作温度： -10 ～ 55 ℃
极限工作温度： -20 ～ 60 ℃
贮存及运输： -30 ～ 70 ℃
大气压力： 60 ～ 110 Kpa
2 额定电气参数
频率： 50Hz
交流电流：5A或1A（额定电流IN）
交流电压：100V或57.7V（额定电压UN）
交直流工作电源：
交流：AC85V~265V；50Hz±0.5Hz；谐波畸变率不大于15%
直流：DC85V~265V，纹波系数不大于5%
数字系统工作电压： +5V， 允许偏差： ±0.15V
继电器回路工作电压：+24V， 允许偏差： ±2V
功耗：
交流电压回路： UN = 57.7V，每相不大于0.5VA
交流电流回路： IN = 5A，每相不大于1VA
IN = 1A，每相不大于0.5VA
IN = 0.3A，每相不大于0.5VA
直流电源回路： 正常工作时，不大于15W
保护动作时，不大于25W
保护回路过载能力：
交流电压回路： 1.2倍额定电压，连续工作
交流电流回路： 2倍额定电流，连续工作
10倍额定电源，允许10s
40倍额定电流，允许1s
直流电源回路： 80 ～ 115% 额定电压，连续工作
装置经受上述的过载电流/电压后，绝缘性能不下降。
3 主要技术指标
定值精度
电流定值误差： ≤±5%
频率定值误差： ≤±0.01Hz
激励量≥1.2倍定值时，瞬时动作段动作时间：≤35ms
延时动作段动作时间离散误差：≤30ms
各保护段返回时间：≤25ms
遥测量计量等级
电流、电压：0.2级
频率：±0.01Hz
其他：0.5级
遥信量分辨率：小于1ms
工作电压： DC220V/DC24V；（DC220V订货需注明，默认是DC24V）
输入方式：有源接点或无源接点；（默认是无源接点）
开关量输出
输出形式：无源接点；
