湖北黄石分布式光伏电站二次设备配置方案

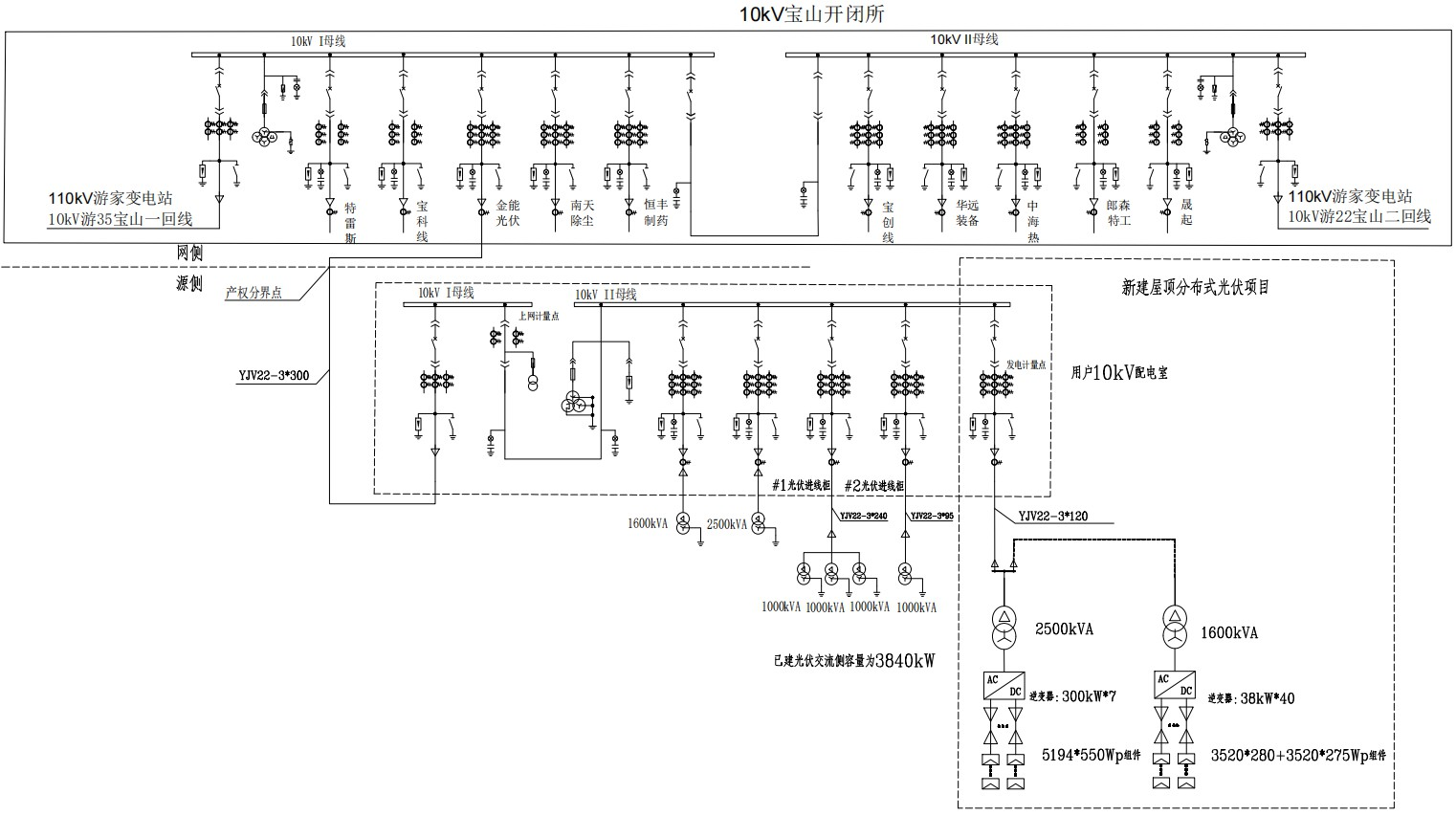

工业园 1 号、3 号、4 号厂房屋顶光伏发电项目以10kV 电压等级单点接入用户内部电网。光伏电站装机采用 12234块单晶硅光伏（280Wp×3520+275Wp×3520+550Wp×5194），容量共计 4.81MWp，配置 45 台光伏逆变器（38×40kW+7×300kW），逆变器总容量共计 3.62MW，容配比为 1.33。光伏电站通过 1 台2500kVA、1 台 1600kVA 箱变升压接至该用户 10kV 配电室#2 母线，电缆型号 YJV22-3×120。



1．光伏发电系统保护及其它二次设备配置须符合《接入分布式电源的配电网继电保护和安全自动装置技术规范》规定，配置过电流保护。

2．光伏发电并网点的电量信息须接入用电信息采集系统、TMR 系统。

3．光伏发电系统需将并网设备状态、电压、电流、有功功率、无功功率、功率因数和发电量等电气运行数据通过有线或无线方式上传至配电自动化主站并转发至调度自动化系统。



此一期项目不同于常规的光伏电站，一期配置一套光伏综合保护屏+无线调度系统，无后台系统。
