110kV变电站接入光伏逆功率保护装置应用方案

项目背景

       内蒙古某化工厂新建了1MW光伏电站用于降低厂内用电成本。工厂内原有两路市电进线，经过两台110kV主变引出3条母线。光伏电站接通过升压变接入3号母线的10kV支路。现供电要求光伏电站不能向电网反送电。客户找到我们，需要我们出一套防逆流解决方案。

110kV逆功率（防逆流）解决方案

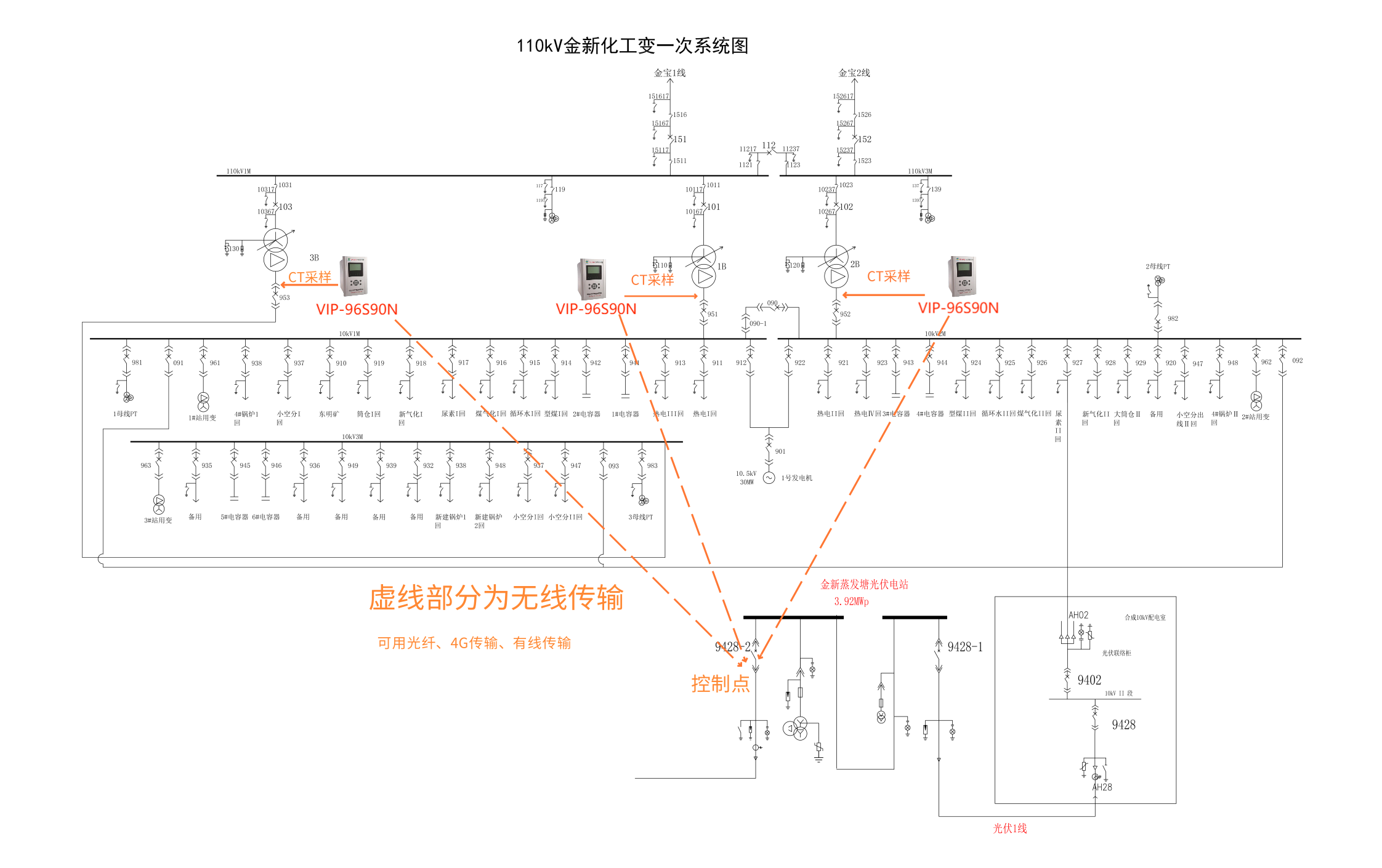

       光伏接入10kV母线有母联接入其他两段母线，考虑到当光伏发电功率大于负荷功率时，三段母线均有可能反送电，我们的VIP-96S90N逆功率保护装置采集三台主变的低压侧的CT数据。

       我们知道，电流是有方向的，当负荷功率较大时，光伏电站和市电同时供电，电流方向由电网流向负荷，是正向，装置显示正功率，此时逆功率保护装置不动作。

       当负荷功率较小时，光伏发出的电负荷消纳不完，多余的电会顺着母线向电网反送，电流方向是光伏流向电网，是逆向，装置显示逆功率。此时逆功率保护装置动作，跳光伏并网断路器。防止反送电。

       当负荷功率再次增大时，正向功率达到我们预设的定值时，逆功率保护装置控制并网断路器合闸，做到自动化无人值守。

110kV逆功率（防逆流）进阶方案

       上述方案是监测到可能发生反送电时，切除整个光伏电站。会损失很多电，不能做到用电效应的最大化。

       针对这个方案存在的缺陷，逆功率保护装置可以控制逆变器支路断路器，依次切除一台或多台逆变器支路，减小光伏发电功率，做到0反送的同时，做大用电效应的最大化。

逆功率无线解决方案

       在项目实际的施工过程中，检测点距离控制点的距离太远，如果用有线的方式来控制，可能会产生压降等问题。

       我公司根据实际项目经验，研发出无线传输终端，解决了控制距离过远的问题，减少人工成本以及后期线路维护成本。稳定可靠。
