开关柜弧光保护装置范围设定
根据开关柜内部发生故障时产生电弧特点，结合故障时电源点电流突变判据构成弧光保护系统，保护动作快速可靠，系统配置简单，适应性强，是目前较理想的母线保护解决方案。目前部分变电站采用电弧光保护实现开关柜室的快速主保护，开关柜的开关室、电缆室均属于母线保护范围，但是目前弧光保护原理采用电流突变和电弧光判据实现弧光保护，对于故障发生在开关柜CT安装以下部分还是以上部分无法区分，考虑到CT安装以下部分可由馈出单元保护实现快速保护，基于选择性考虑一般不配置弧光监测点，但开关室、电缆室往往是故障容易发生部位，存在保护配置死区。针对这种情况，本系统为一种采用新原理的电弧光保护，区分开关柜内部故障发生部位选择性跳闸，实现开关柜内部故障全面的快速保护。
开关柜内部故障100％快速保护作为中低压开关柜全面保护，动作速度快，可区分故障发生部位，若故障发生在断路器以下部位，由本开关断路器跳闸切除故障，若故障发生在断路器以上部位，切除母线电源点开关实现故障隔离，对开关柜各单元室的故障清除时间可控制在最短时间内。在发生弧光故障，柜内压力和温度急剧增加以前，保护系统就可以发出跳闸指令切除系统的短路电流，将设备损坏及人员伤害的损失减小到最小，保护昂贵的主变压器或厂用变压器免受巨大的短路电流冲击而损坏，防止波及站用直流系统，避免事故扩大而造成的经济损失。保护系统可以确保操作人员安全，将故障损失降至最低，为快速处理故障，恢复供电创造了条件。系统发生弧光故障后，依靠弧光保护系统正确动作后的设备，经过检修即可再次投入使用，可减少设备的损失。弧光保护具有价格低、速度快、原理简单等特点，整个系统安装简单，施工方便，是实现中低压母线馈线保护的理想解决方案。
开关柜弧光保护装置产品功能 ：
6710是一个模块化系统，包括主控单元（ 6710-1）、电流单元（ 6710-2）、弧光扩展器（ 6710-3）、弧光单元（ 6710-4）、弧光继电器扩展器（ 6710-5）、弧光继电器（ 6710-6）：

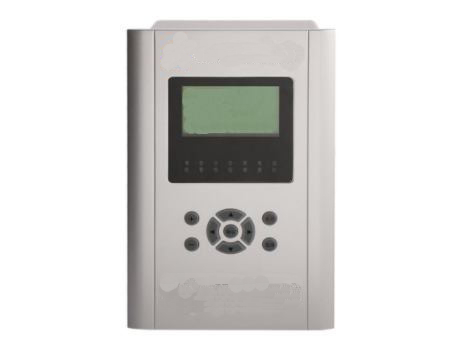

主控单元 6710-1是弧光保护系统的核心部件，负责输入量的采集、测量、计算及逻辑判断，实现系统的各项保护逻辑、与站内监控系统通信、自检及其他辅助功能。保护装置机箱采用独创的前置后插式结构，即CPU板前置，其他插件后插，CPU插件垂直于其他插件，采用这种方式，彻底地将强弱电隔离，提高了装置的抗干扰能力；</p>
主控单元 6710-1具有开关柜弧光保护和断路器失灵保护功能。
主控单元可选配2路以太网或2路CAN网，通信规约支持部颁IEC60870-5-103标准，可方便地接入站内综自系统。
主控单元本身具有6路常规继电器出口、2路快速继电器、5路信号接点和16路开关量输入接点。
我公司生产的9805开关柜弧光保护装置价格便宜，质量可靠，深得用户喜爱。如果有你想知道电弧光母线保护装置范围设定、电弧光保护装置报警如何处理，请联系我们的技术人员，我们将会在第一时间，为了解决开关柜弧光保护装置相关技术问题
