宏大中源光伏发电系统接入工程技术协议
该电站有七个区，其中分为两部分，做两套通讯。其中一部分是三个区做一个监控，另一个是四个区做一个监控。与鄂尔多斯电业局沟通的结果是每个区的通讯设备需要上传到后台监控，电度计量表需要采集到电能采集终端。
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
备注 |
|
一 |
计算机监控系统 |
VIP-9000JSJ |
套 |
2 |
每套如下 |
|
1 |
监控主机 |
Optiplex 7020 |
台 |
1 |
DELL |
|
2 |
液晶显示器 |
22英寸 |
台 |
1 |
飞利浦 |
|
3 |
A4激光打印机 |
HP-1108 |
套 |
1 |
惠普 |
|
4 |
有源报警音箱 |
R323T |
套 |
1 |
漫步者 |
|
5 |
监控系统开发软件 |
V1.0 |
套 |
1 |
杭州继保南瑞 |
|
6 |
监控系统运行软件 |
V1.0 |
套 |
1 |
杭州继保南瑞 |
|
7 |
操作系统 |
WINDOWS XP |
套 |
1 |
微软 |
|
8 |
通讯电缆 |
2*0.5mm 2 |
卷 |
1 |
国产优质 |
|
9 |
网线 |
8芯 |
米 |
200 |
国产优质 |
|
10 |
水晶头及压制 |
RJ45 |
个 |
50 |
国产优质 |
|
11 |
屏柜及附件 |
2260*800*600 |
套 |
1 |
杭州继保南瑞 |
|
二 |
通讯屏(3个箱变用) |
VIP-9000YDP |
面 |
1 |
|
|
1 |
远动通讯管理机 |
VIP-961(8口) |
台 |
1 |
杭州继保南瑞 |
|
2 |
光电转换器 |
485转光纤 |
只 |
9 |
金创 |
|
3 |
光纤接线盒 |
24口含法兰跳线 |
套 |
1 |
金创 |
|
4 |
PDU插线板 |
8插座 |
只 |
2 |
公牛 |
|
5 |
空气开关 |
FBB8 2P C3 |
只 |
2 |
法纳通 |
|
6 |
柜内照明 |
AC220V |
套 |
1 |
|
|
7 |
屏柜及附件 |
2260*800*600 |
套 |
1 |
杭州继保南瑞 |
|
三 |
通讯屏(4个箱变用) |
VIP-9000YDP |
面 |
1 |
|
|
1 |
远动通讯管理机 |
VIP-961(8口) |
台 |
1 |
杭州继保南瑞 |
|
2 |
光电转换器 |
485转光纤 |
只 |
12 |
金创 |
|
3 |
光纤接线盒 |
24口含法兰跳线 |
套 |
1 |
金创 |
|
4 |
PDU插线板 |
8插座 |
只 |
2 |
公牛 |
|
5 |
空气开关 |
FBB8 2P C3 |
只 |
2 |
法纳通 |
|
6 |
柜内照明 |
AC220V |
套 |
1 |
|
|
7 |
屏柜及附件 |
2260*800*600 |
套 |
1 |
杭州继保南瑞 |
|
四 |
分散保护及通讯设备 |
|
|
1 |
|
|
1 |
10KV配电变压器保护测控装置 |
VIP-972 |
台 |
7 |
杭州继保南瑞 |
|
2 |
光电转换器 |
485转光纤 |
只 |
7 |
金创 |
|
3 |
光电转换器 |
485转光纤 |
只 |
7 |
金创 |
|
4 |
光电转换器 |
485转光纤 |
只 |
7 |
金创 |
|
5 |
光纤接线盒 |
12口含法兰跳线 |
套 |
7 |
金创 |
|
五 |
电能质量屏 |
VIP-9000XDLP |
面 |
7 |
|
|
1 |
电能质量在线监测装置 |
VIP-923(8通道） |
台 |
1 |
杭州继保南瑞 |
|
2 |
空气开关 |
FBB8 2P C3 |
只 |
4 |
法纳通 |
|
3 |
屏柜及附件 |
2260*800*600 |
套 |
1 |
杭州继保南瑞 |
|
六 |
售后服务 |
现场服务30天 |
次 |
1 |
杭州继保南瑞 |

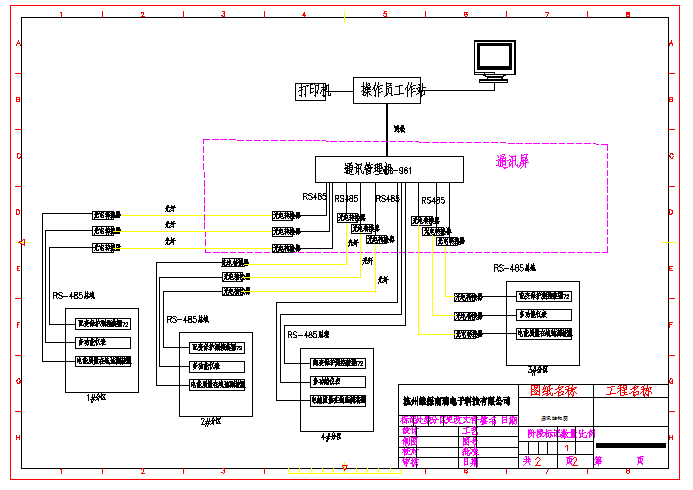

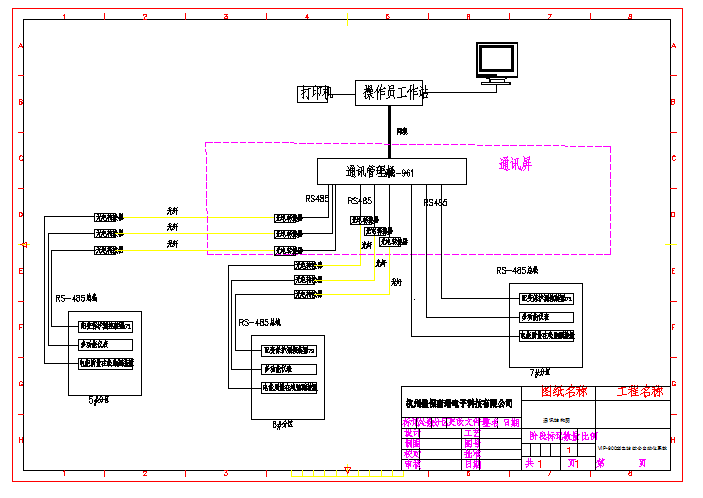

通讯结构示意图：
