小电流接地选线装置的作用、工作原理、判断依据、使用注意事项

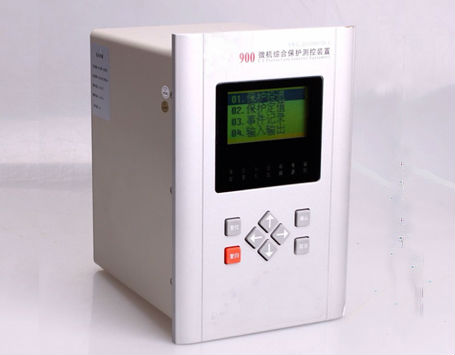

小电流选线装置的作用

     为了确定故障线路，传统的方法是逐个拉闸的方法查出故障线路，判断出故障所在处，这种方法比较耗时间，降低的供电的可靠性，影响了用户的经济利益。并且多次的合闸和分闸对电力系统网和主变也会有所冲击，多次使用开关也会降低其使用寿命，从各个方面来讲都有弊端，为了解决这种问题，引入小电流接地选线装置。



小电流接地选线的原理

     在小电流系统中正常情况下系统的三相电压是对称平衡的，相位角也是相差120°，三相对地的电容也是一样的，自然流入零序互感器的零序电流就接近为0。当线路某处发生单相接地故障时。开口三角电压就会产生，就会生成零序电压。此时系统各个零序互感器就会有零序电流通过。但是流过故障处和非故障处的零序电流大小和方向不同，因此可以通过判断零序电流的大小和方向来判断故障点。



小电流接地选线的判断依据

1、直接接地系统

     当系统出现单相接地时，开口三角处就会产生开口三角电压，即零序电压，当电压一般达到整定值30V时，装置就会启动。然后保护装置就会通过判断流入装置的零序电流的大小和方向来予以判断故障点处。

2、经消弧线圈接地系统

     经消弧线圈接地的系统当出现接地故障时，系统判断故障点与直接接地系统有所不同，相对来讲比较复杂，这里不做介绍。



接地选线装置接线注意事项

     1、接入装置的零序电流的数量不少于三条。

     2、零序互感器的型号及接线方式、极性一致。



     如今新建的电站，小电流接地选线装置作为一个标准化的配置，并不是可有可无的产品。设备的选择要根据现场的实际情况来看，最主要的是要明确零序电流的接入数量。然后根据当地设计院的技术要求来选择合适的厂家。目前做小电流接地选线装置的厂家很多如杭州继保南瑞等厂家。但是目前来看中国的继电保护已经虽比不了国际大牌ABB、西门子等但是在世界上还是占有一定的席位的。
