发变组保护中的差动及CT极性

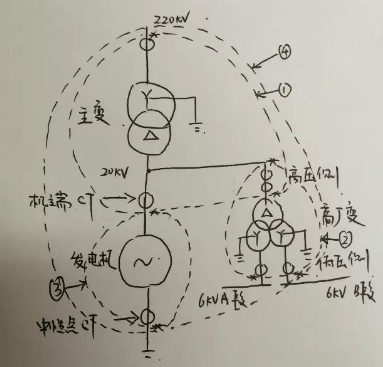

   给大家手画了一张图，以此图为例，说一说发变组保护中的差动。

    在本图中涉及到的差动，也就是发变组保护中的差动，包括主变差动、发电机差动、高厂变差动、发变组差动，一般发变组保护中还会配置励磁变差动，很多电厂励磁变差动都不投，仅投励磁变过流，这里不做叙述。

    在本图（详见相册中009配图1）中，主变差动是由圈1组成，即主变高压侧电流、机端电流、高厂变高压侧电流，三者方向均指向主变，请注意我图中标识的CT极性符号。有时主变差动，高厂变电流采高厂变低压侧两个分支电流，即主变高压侧、机端、高厂变低压侧构成一个主变差动的圈。

    发变组差动（发电机变压器组简称）如圈4，由主变高压侧电流、发电机中性点电流、高厂变低压侧（也可以取高压侧）电流组成，三者电流方向均指向被保护设备。

    发电机差动如圈3，由发电机机端电流和发电机中性点电流组成，在这里要注意图中发电机差动的CT极性，由于主变差动、发变组差动都为180度接线，而这几组差动在机端和中性点是共用同组CT，这样在发电机差动中就出现了机端电流和中性点电流CT方向是0度接线。当然我这里是以南瑞的一般发变组保护配置来讲述的，大家在具体应用中要拿到发变组保护说明书，里面会有每个电流CT的极性说明，不要误导了大家。高厂变差动，如圈2，由高厂变高压侧电流和高厂变低压侧两个分支电流组成，方向如图所示，指向高厂变。

    在这里有两点需要注意的，第一，高厂变高压侧CT有做主变差动保护用的，有做高厂变差动用的，这里取的CT为不同组CT，两组CT方向是相反的，且主变差动和高厂变差动CT之间要有包含关系，不能出现死区，即圈1和圈2是相交的，而不能是分离的。

    第二，在一次系统中，主变的接线为星角接线，主变高压侧为星，机端侧为角。那么在高厂变一次配置时一般为角星，或角角。即高厂变高压侧（和机端等同）为角，高厂变低压侧为星。主变（星角）高压侧电流和机端电流相差30度角，在高厂变（角星）高压侧和低压侧又转回30角，主变高压侧与高厂变低压侧的角度差就是0度了。可能有些东西说的比较绕，语言组织的不太好，见谅见谅。
