变压器继电保护设计,整定计算
变压器无论是在发电,还是在配电中都有着十分得要的作用,它的故障和可靠运行也影响着整个系统的安全运行,其次变压器也是价格非常昂贵的设备,因此不同容量的变压器,都需要配备十分可靠的变压器继电保护装置.
变压器继电保护装置的分配
1,变压器的主保护:差动保护.瓦斯保护.差动保护作为变压器内部以及套管引出线相间短路的保护以及中性点直接接地系统侧的单相接地短路保护，同时对变压器内部绕组的匝间短路也能反应。 瓦斯保护能反应变压器内部的绕组相间短路、中性点直接地系统侧的单相接地短路、绕组匝间短路、铁芯或其它部件过热或漏油等各种故障。
2.变压器后备保护;后备保护一般有零序保护、过流保护、过负荷保护，此外还有油温、油面监控保护，中性点间隙保护等。
变压器继电保护选型

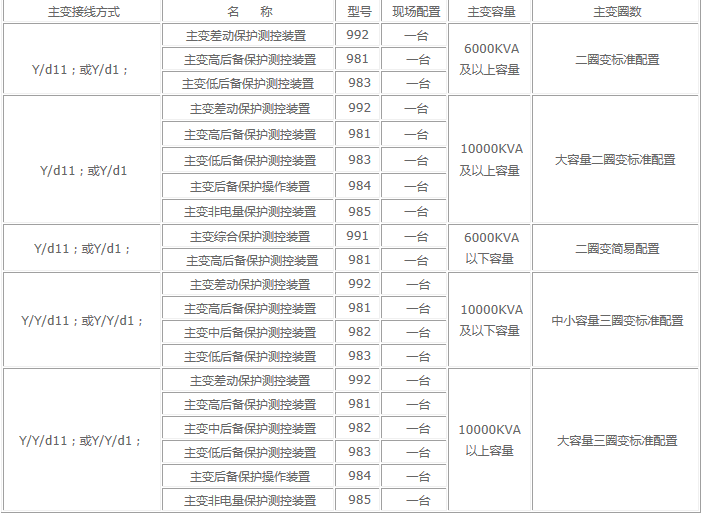

1.主变压器继电保护的选型
2.配电变压器继电保护选型
1.10KV配电项目:可选用我公司9521变压器保护测控装置或者9421变压器保护测控装置,这两款保护装置都具备标准的104规约,485的通讯接口.
2.35KV,66KV.110KV可选用我公司的972线路保护测控装置,9671变压器保护测控装置,具有103通讯规约以太网的通讯接口,485的通讯接口.
变压器继电保护图纸下载
1.配电变压器保护测控装置说明书,原理图,接线端子图! (点击下载)
2.主变保护测控装置说明书,原理图,接线端子图! (点击下载)
