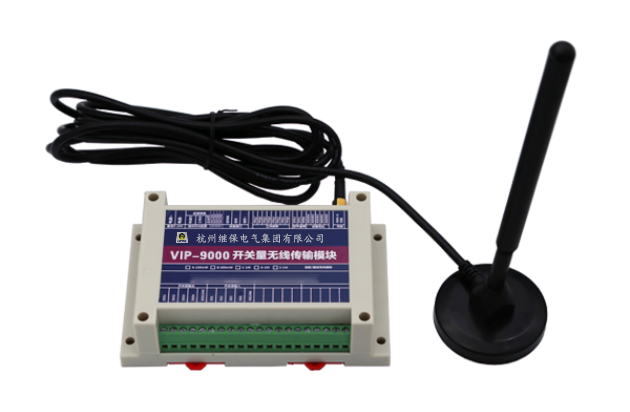

VIP-9000无线传输终端

       VIP-9000无线传输终端是我公司根据多年项目经验研发而来，主要用于电力综合自动化系统中。在电力综合自动化系统中，微机保护装置对电力系统中的线路、变压器、电动机、发电机进行过/低电压、过/低电流、频率突变等进行保护。保护动作主要动作于断路器，当微机保护装置距离断路器过远，就要考虑控制信号的传输问题。如果用传统的控制线缆来进行这种远距离的信号传输，会产生压降等问题，不能保证设备、线路发生故障保护动作的准确性，时效性。会有误动或拒动风险。

我公司根据多年来的项目经验，研发出适用于超远距离开关量信号传输的无线传输终端。在保证微机保护装置保护动作的准确性和及时性的同时，减少材料成本、施工成本、人工成本。



       无线传输主站将微机保护装置的开关量信号转化为无线的方式进行传输，由无线传输从站接收无线信号再转为开关量信号。



       无线传输终端可以将微机保护装置的开关量信号转换成电信号、光信号，可以通过无线传输、4G传输、光纤传输、载波传输等电力系统常用的传输方式进行传输。



       无线传输终端通常是一个无线传输主站+若干无线传输从站。根据项目实际情况可以进行一主站对多从站、多主站对一从站、多主站对多从站信号传输。



       1、在自发自用余电不上网光伏项目中，光伏发出的电只能由本地负荷使用，不能向电网输送。此时就要求在本地负荷上端主权衔接点的下方安装一台逆功率（防逆流）保护装置，当负荷功率小于光伏发电功率，逆功率保护装置切除光伏支路，减小发电量。在实际项目中，主权衔接点的位置距离光伏支路过远，控制信号的传输就可以用无线传输终端通过无线的方式进行传输。保证光伏不向电网送电。

       2、在电力系统中，有时会要求主站线路停电或发生故障时，对下面的分布式电源进行联动控制，而主站距离下面的分站距离有十几公里，此时可以用我们的无线传输终端进行无线信号传输或者是通过光纤传输。保证控制系统动作的准确性。



       1、传输距离：

       2、传输方式：无线、光纤、4G、载波传输





1.工作频段：频率范围 425~450.5MHz；

2.信道数：信道数256个，易于实现多组模块同时工作

3.空中速率：8级可调（1.2、2.4、4.8、9.6、19.2、38.4、50、70kbps）

4.天线接口:标准SMA-K天线接口

5.额定电源：DC9~24V

6.电源保护：防反接，过压、过流，短路

7.处理器：工业级高性能嵌入式32位ARM处理器

8.开关量输入: 光电隔离输入，支持干接点（外部短接即可输入）和湿接点（需外加DC9~24V）两种接法，出厂二者选一，默认湿接点。

9.开关量输出:继电器输出（不超过250VAC/30VDC  5A）,可作为遥控，跳闸或报警

10.长×宽×高：145mm×90mm×40mm

11.绝缘电压：超过20MΩ 500VDC

12.抗干扰度：通过快速脉冲群4kV测试（对电源和通讯端子）

13.静电测试：通过空气放电8kV测试

14.工作温度：工业级设计，-40-85℃

15.安装方式：导轨安装（宽度35mm）或螺丝固定
