什么是LCU、LCU的分类、组成



        LCU在水电站和泵站使用的比较广泛,LCU是local conrtol unit的简称。它的发展阶段分为以继电器为主的构成机组控制屏;采用固态元件构成的布线逻辑;以计算机为主的LCU。就目前来讲,主要使用的是是PLC设备来完成控制功能。

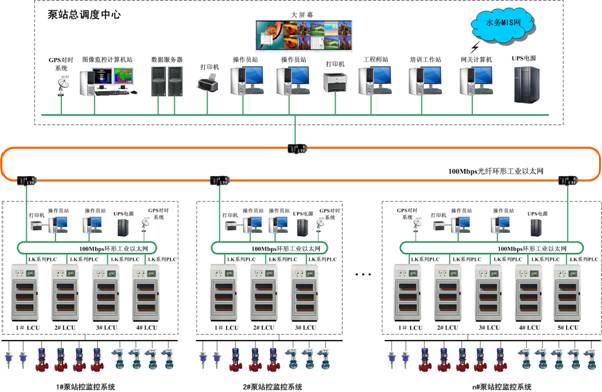

LCU结构

LCU的基本功能:
      1、数据的采集与处理,一般分为故障状态和正常状态。
      2、控制与调节,设备的运行方式控制,机组的控制调节。
      3、通信功能,与相关设备进行数据传输。
      4、时钟同步,保证时间的一致性。
      5、自诊断,在线自诊断和离线自诊断。
      6、人机对话接口。

机组LCU的组成
      1、模拟量输入,多通道信号输入,准确的反映机组进出水的水位。
      2、开关量输入接口,多通道开关量的输入,监测站内各个设备的运行状态,包括保护装置、风机等。
      3、开关量输出接口,控制各个设备的启停。
      4、泵站内各个辅助原件直流电源输入。
      5、泵站内各个各个辅助原件的交流输入。
      6、RS232  RS485通讯接口,便于数据的传输。
      7、多功能互联网络接口,便于实现远程监控。

公用LCU的组成
      1、模拟量输入,压力、水位多通道的信号输入,正确反映进出水位。
      2、开关量输入,监测闸内一次设备和辅助设备的运行情况。
      3、开关量输出,控制各个辅助设备的启停,开关的合分闸。
      4、泵站内各个辅助原件直流电源输入。
      5、泵站内各个各个辅助原件的交流输入。
      6、RS232  RS485通讯接口,便于数据的传输。
      7、多功能互联网络接口,便于实现远程监控。

LCU的组成
      控制器:CPU、存储器、通信模块、电源模块、内部总线。
      智能I/O模块:CPU、I/O组件、内部总线。
      智能单元装置:电量采集装置、温度量采集装置、微机励磁调节器等。
