994线路差动保护测控装置
994线路差动保护测控装置主要适用于电厂变电站线路差动保护,该保护装置具有差动速断保护、比率差动保护、延时CT断线、CT断线闭锁差动等完善的保护功能,主要用于110KV、66KV、35KV及以下电压等级的短线路进馈线差动保护。
线路差动保护装置简介
994是一款适用于线路的差动保护,一般两条线路之间比较短,可采用此线路差动保护;此保护主要适用于110KV、66KV、35KV及以下电压等级电厂变电站的线路差动保护
保护功能
差动速断保护
二次谐波制动式比率差动保护
CT断线闭锁比率差动保护
CT断路告警
通讯功能
RS-485通讯
CAN口通讯
以太网通讯
保护动作原理
① 差动速断保护
纵联差动速断保护实质上为反映线路两侧电流差而快速动作的保护,用以保证在线路内部发生严重故障或线路外部两侧CT间短路时而快速动作于跳闸。保护动作判据为:Icd >Isd
式中:Icd为两侧同相CT间实际差动电流,Isd为差动速断电流设定值;
三相中任一相满足Icd >Isd 差动保护即动作出口跳主变侧所有开关。
实际运行中差动电流= Id + Iw
② 比率差动保护(带CT断线闭锁功能)

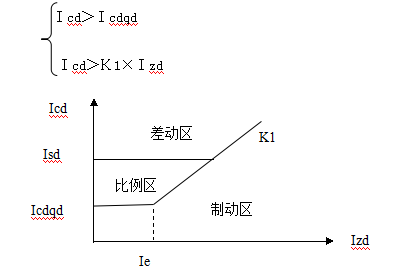

该保护采用分相式,即A、B、C任一相保护动作均出口,以下判据均以一相为例。当以下各式同时成立时比率差动元件保护动作
其中:Id、Iw分别为本侧、对侧电流,
Isd为差动速断设定值;Icdqd为差动保护门坎定值;
Izd为制动电流;
Ie为线路额定电流
比率制动的差动保护:
Icd>Icdqd Icd>K1*Izd (两者是或门关系)
式中:Icd为差动电流,Izd为制动电流,K1为比率制动系数。Icdqd差动电流门槛定值。
Icd=| Id+Iw | Izd=| Id一Iw |/2
调试中的简单计算:
如果比例差动动作,则 Icd=| Id+Iw | > Icdqd;
同时满足:Icd=| Id+Iw | > K1*Izd = K1* | Id一Iw |/2
上式是考虑到矢量计算,如果仅计算数值
则上不等式为:Icd=| Id - Iw | > Icdqd;
Icd=| Id - Iw | > K1*Izd = K1* | Id + Iw |/2
方式一:若 Id > Iw ;
则满足:Id > Iw +Icdqd;Id > Iw*(2+ K1)/(2- K1)比率差动才会动作;
方式二:若 Id < Iw ;
则满足:Iw > Id +Icdqd;Iw > Id*(2+ K1)/(2- K1)比率差动才会动作;
③ CT断线
为防止CT继线时,保护误动作,线路差动保护装置用软件设置了延时CT断线报警及瞬时CT断线闭锁保护功能。
1) 延时CT断线报警:当任一相差流大于0.15Ie的时间超过10秒时发出CT断线告警信号,但不闭锁差动保护。这也兼起保护装置交流采样回路的自检功能。
2) 瞬时CT断线报警:在故障测量程序中进行,满足下述任一条件不进行该CT断线判别:
起动前某侧最大相电流小于0.2Ie; 起动后最大相电流大于1.2Ie。
3) 某侧电流同时满足下列条件认为是CT断线:
只有一相电流为零;其它相电流与起动前电流相等。
注:电量保护出口均为3J(C7、C8)、4J(C9、C10)、5J(C11、C12);
保护投退菜单
保护序号 | 代号 | 保 护 名 称 | 整 定 方 式 | 投退说明 |
01 | RLP1 | 差动速断 | 投入/退出 | |
02 | RLP2 | 比率差动 | 投入/退出 | |
03 | RLP3 | 延时CT断线 | 投入/退出 | 根据现场运行状况选用 |
04 | RLP4 | CT断线闭锁差动 | 投入/退出 | 根据现场运行状况选用 |
32 | RLP32 | 录波 | 投入/退出 |
保护定值菜单
定值序号 | 代号 | 定值名称 | 整定菜单 | 整定值请修改为 |
01 | Ki1 | 一次电流比例系数 | CT变比/10,200/5的整定4即可 | |
02 | In | 线路额定电流 | 1~10A | 可根据现场情况整定 |
03 | Isdzd | 差动速断定值 | 0.5-50A | 电流值 |
04 | Icdqd | 差动电流启动定值 | 0.1~5A | 一般整定为:0.5~1.5 |
05 | Kb1 | 比率差动制动系数 | 0.1~0.8 | 建议:0.5 |
06 | Ct | 延时CT断线定值 | 0.1~320A | 可根据现场情况整定 |
07 | Qd1 | 启动前电流 | 0.1~320A | 可根据现场情况整定 |
08 | Qd2 | 启动后电流 | 0.1~320A | 可根据现场情况整定 |
