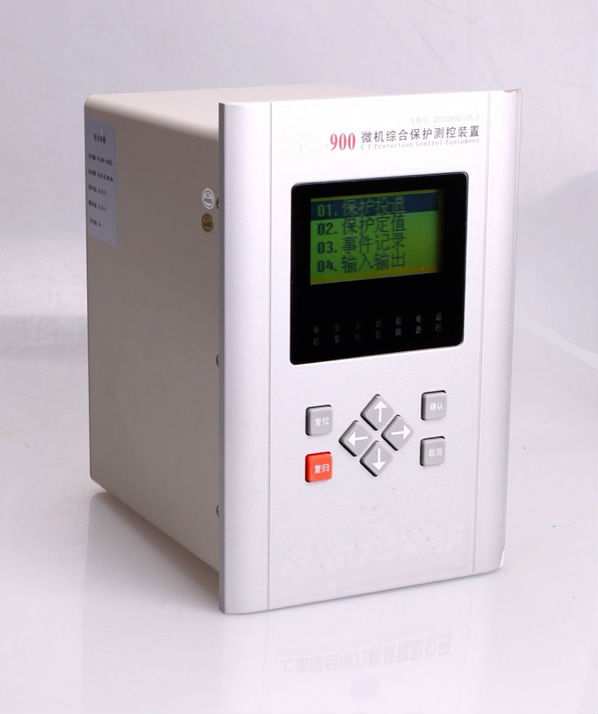

995变压器差动保护测控装置(配变)
保护功能
差动速断保护;
二次谐波制动的比例差动保护;
CT断线闭锁比例差动保护;
CT断线告警;
辅助功能
故障录波;
测控功能
IA、IB、IC;Ia、Ib、Ic;DIa、DIB、DIC电气量。
通讯方式
485通讯;
以太网;
光纤通讯;
差动保护原理
差动保护的范围:即为两侧或者三侧电流互感器所包含的范围;其保护范围以外的故障不动作,因此不需要与相邻元件的保护在整定值上相配合,可构成无时限的速断保护,用来保护变压器绕组的相间故障、匝间故障以及大接地电流系统中变压器绕组和引出线上的接地故障.
纵联差动速断保护
纵联差动速断保护实质上为反映变压器两侧或者三侧电流差而快速动作的保护,用以保证在变压器内部发生严重故障或变压器外部两侧或者三侧CT间短路时而快速动作于跳闸。
保护动作判据为:Icd >Isd 式中:
Icd为两侧同相CT间实际差动电流;
Isd为差动速断电流设定值;
三相中任一相满足Icd >Isd 差动保护即动作出口跳主变侧所有开关。
实际运行中差动电流= Ih * cosφ1 + IL*KLjx*cosφ2 式中:
KLjx(低压侧不平衡系数)= Ie2h(高压侧二次额定电流)/ Ie2l(低压侧二次额定电流)
cosφ1为高压侧的实际角度;cosφ2为低压侧的实际角度。
KMjx(中压侧不平衡系数)= Ie2h(高压侧二次额定电流)/ Ie2m(中压侧二次额定电流)
cosφ1为高压侧的实际角度;cosφ2为中压侧的实际角度。
高压侧不平衡系数为1。
二次谐波制动的比率差动保护(带CT断线闭锁功能)
该保护采用分相式,即A、B、C任一相保护动作均出口,以下判据均以一相为例。
当以下各式同时成立时比率差动元件保护动作 :
其中:Ih、Il分别为高、低压侧电流
Isd为差动速断设定值;Icdqd为差动保护门坎定值;
Izd为制动电流;二卷主变取两侧电流平均值;三圈主变取故障项的最大值;
为差动电流的二次谐波分量;
Icd为差动电流的基波分量;
K2 为二次谐波制动系数;
1) 比率制动的差动保护
998变压器差动保护装置采用常规比率差动保护、利用二次谐波制动的原理,能可靠地躲过差动回路中的不平衡差动电流及励磁涌流的影响。其动作方程如下:
Icd>Icdqd Icd>K1*Izd (两者是或门关系)
式中:Icd为差动电流,Izd为制动电流,K1为比率制动系数。Icdqd差动电流门槛定值。
对于双圈变压器:Icd=| Ih+IL | Izd=| Ih一IL |/2
调试中的简单计算:
如果比例差动动作,则 Icd=| Ih+IL | > Icdqd;
同时满足:Icd=| Ih+IL | > K1*Izd = K1* | Ih一IL |/2
上式是考虑到矢量计算,如果仅计算数值,假设高、低压侧相位正好相差180度;
则上不等式为:Icd=| Ih - IL | > Icdqd;
Icd=| Ih - IL | > K1*Izd = K1* | Ih + IL |/2
方式一:若 Ih > IL ;
则满足:Ih > IL +Icdqd;Ih > IL*(2+ K1)/(2- K1)比率差动才会动作;
方式二:若 Ih < IL ;
则满足:IL > Ih +Icdqd;IL > Ih*(2+ K1)/(2- K1)比率差动才会动作;
2) 二次谐波制动的比例差动保护
为了躲过变压器合闸瞬间的励磁涌流,本装置利用二次谐波作为励磁涌流闭锁判据,动作方程为: <K2×Icd 式中为A、B、C三相差动电流的二次谐波,IIcd为对应的三相差动电流,K2为二次谐波制动系数。只要有任一相满足上述条件,则闭锁三相比率差动保护。
CT断线判断方法
为防止CT继线时,保护误动作,装置用软件设置了延时CT断线报警及瞬时CT断线闭锁保护功能。
1) 延时CT断线报警:当任一相差流大于0.15Ie的时间超过10秒时发出CT断线告警信号,但不闭锁差动保护。这也兼起998变压器差动保护装置交流采样回路的自检功能。
2) 瞬时CT断线报警:在故障测量程序中进行,满足下述任一条件不进行该CT断线判别:起动前某侧最大相电流小于0.2Ie; 起动后最大相电流大于1.2Ie。
3) 某侧电流同时满足下列条件认为是CT断线:只有一相电流为零;其它相电流与起动前电流相等。
